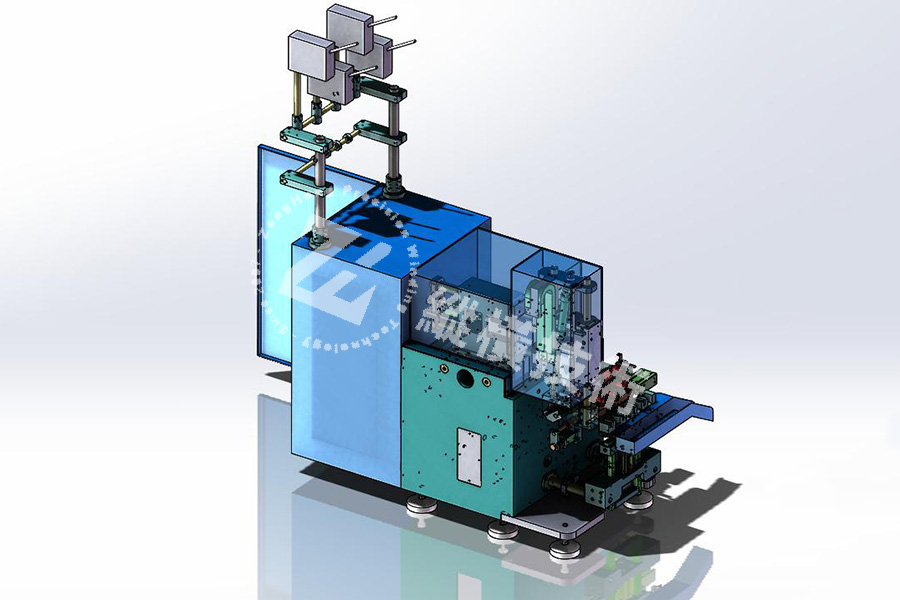

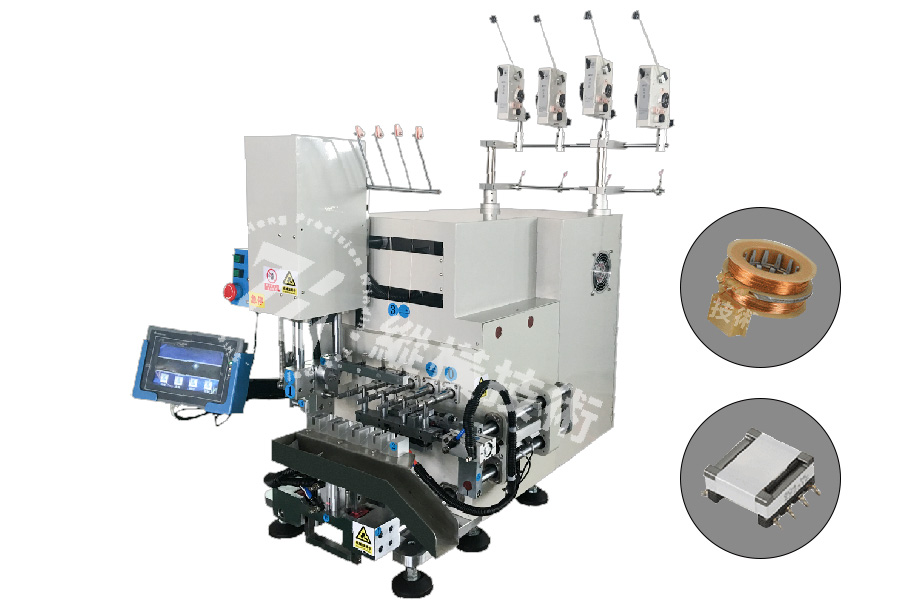

全自动单双轴精密绕线带包胶机

产品特征:

1.模拟人手排线的精密自动绕线,自动系统通过实时检测装置与排线及绕线系统构成闭环微调生产过程,能随时纠正排线与绕线在多匝多层绕制中产生的累积差值从而完成如汽车电磁阀,汽车电机等电磁线圈的整列密绕绕制,摆脱该类线圈依赖人工排线生产的低效不稳定因素,特有汽车继电器线圈留引线槽排线工艺,可以自动完成汽车继电器类整列密绕和留槽线圈.

2.   主轴和各维均采用CNC交流伺服电机驱动,各轴运行速度和定位速度快捷准确;

a、可实现端子缠线;

b、绕线品种的更换:只需将机器中已编好的程序调用和更换绕线治具及上下料工装即可;

c、线头处理方式:a:拉断或气动剪刀剪断;b:废线掉入废线槽中;

d、编程方式:液晶触摸屏编程,提供人机交互视教系统,实现所见即所得的编程效果;

e、速换式轴心治具;

3、高转速高精度,提高绕线品质与质量;

4、导针杆采用进口模具钢加工制成,垂直度<0.01mm/500mm以内、平行度<0.01mm/500mm以内,精度可靠;

5、主轴和X、Y、Z三维均采用交流伺服电机,各轴运行速度和定位速度快捷准确;

6、操控区域装有启动、急停按钮,方便操作,人性化,安全可靠;

主机(绕线机)详细参数
