异形传感器电机线圈是指打破了传统圆形、矩形等规则几何结构，根据特定的空间限制、磁场优化需求或功能集成而专门设计、定制的非标准线圈。这类线圈的出现，主要是为了满足现代工业对设备小型化、高集成度、高精度和极端环境适应性的严苛要求。广泛应用于特种电机(无刷空心杯电机、盘式电机/轴向磁场电机、直线与摆动电机);精密工业传感器(电涡流位移传感器、旋转变压器、汽车级传感器)，各类精密自动化设备、医疗与航空等领域。

一、 异形传感器电机线圈特点

1. 结构高度空间适配

线圈的外形可以呈三维立体弯曲、马鞍形、杯形、扁平不等壁厚形，甚至是不规则的渐开线结构。能够顺利嵌入到极度紧凑、不规则的电机槽或传感器外壳中，实现空间利用率的最大化。

2. 磁场精确调制与高灵敏度

通过精确设计每一个线圈匝道的走向和几何形状，可以对磁场进行“定制化”分布。在传感器中，这能极大消除冗余方向的干扰信号，提升目标方向的感应灵敏度和线性度；在电机中，能有效减少齿槽转矩和磁谐波，让运行更平稳。

3. 制造工艺与材料依赖

这类线圈通常无法使用普通的绕线机直接加工。它们多依赖于六轴联动数控绕线机、超声波焊接、精密模压成型，或者直接采用自粘漆包线通过加热/溶剂定型。线圈内部排列极其紧密，整体刚性好，抗震动、抗冲击能力极强。

4. 高集成度（多能合一）

异形设计往往允许在线圈内部或边缘直接预留出安装传感器芯片（如霍尔元件、温度传感器）或接插件的位置。减少了零部件数量和组装工序，降低了接触电阻和潜在的故障点。

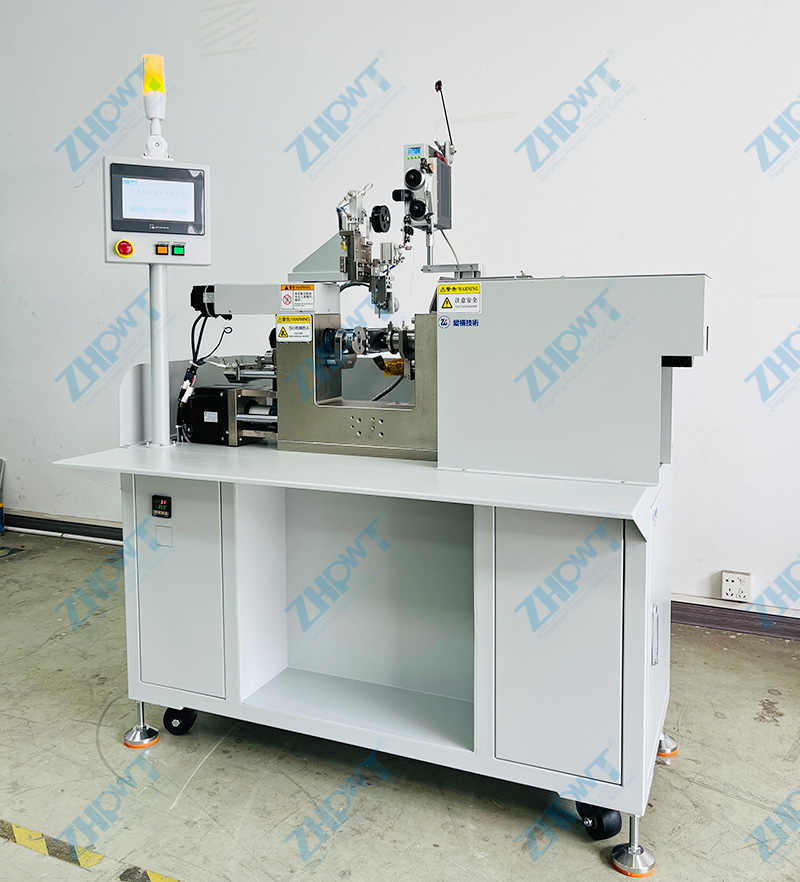

客户现场实拍

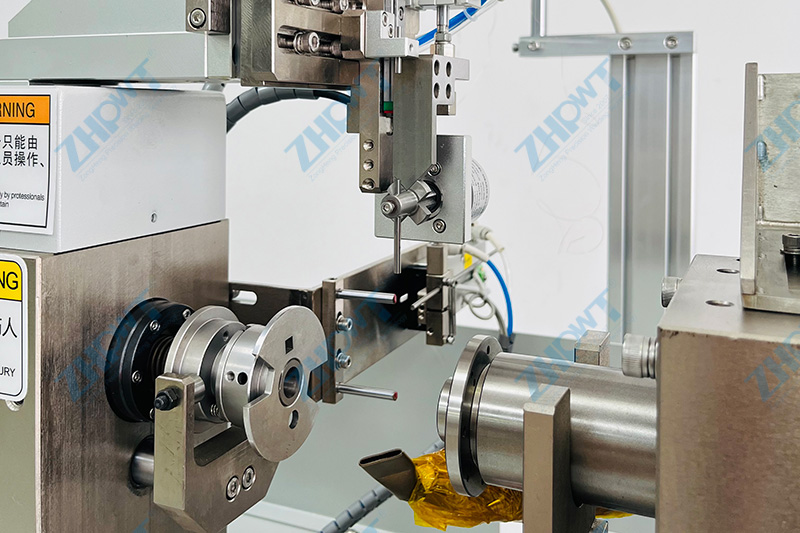

异形传感器电机线圈镜面卷绕机设备细节

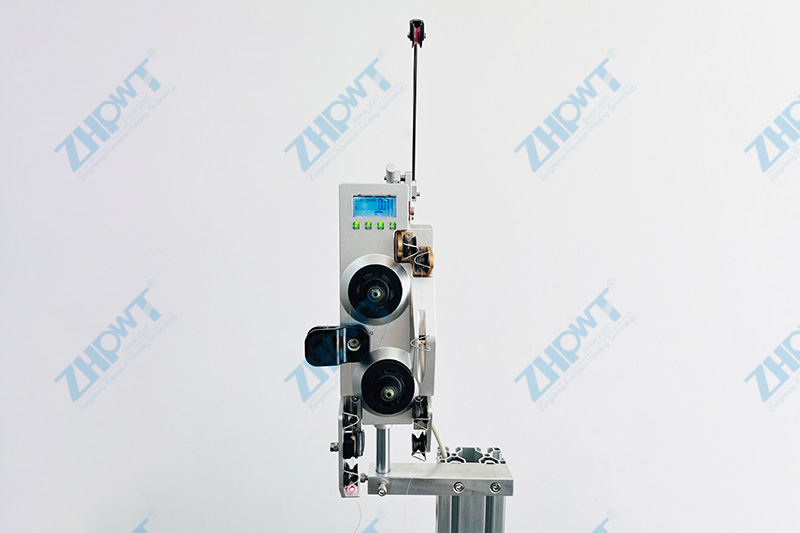

恒张力控制

近期我司因客户引荐，有幸参与异形传感器电机线圈镜面卷绕机的研发与制造；通过现代线圈制作工艺，标准化工艺流程 ，提高产品一致性的基础上实现自动化线圈加工，具体主要功能如下；

1. 工作流程：

人工摆放估计至上料夹具—启动—自动完成线头预留，精密绕线，层间刷胶，包胶带收尾—自动下料至上料槽一个循环结束；

2.工作原理：

XYZ三轴运动结构驱动主轴位移实现排线，上下料，包胶带，断线等动作，胶水通过点胶流量控制自动补给；

3. 控制系统：

采用我单位基于ADM架构自行开发的运动控制器，搭配触摸屏人机界面，示教编程，资料储存/调用，状态监视，故障警示等功能，可按需求定制远程PC程序储存，设备状态监控，管理等延伸功能；

4.主要特点：

线扫纠偏排线，通过设定基础排线节距，先扫相机实时监测线材角度位置系统根据反馈自动调节排线速度，从而解决线材累计公差，使排线更紧密平整；

5. 功能配置：

通过调节线材目标张力值，实现2段张力自动控制，并带张力实时显示，便于监测及线圈工艺管理，张力恒定，不伤线，不断线，恒定的张力配合精密整列排线，使线圈一致性更高；

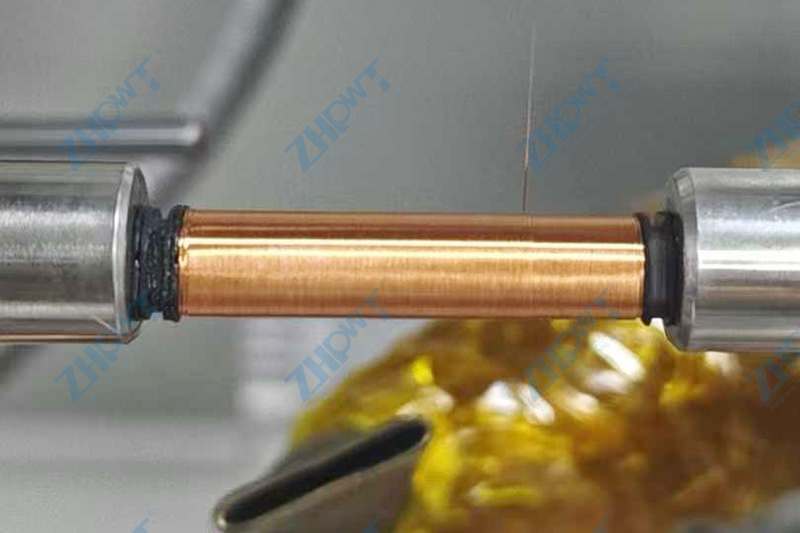

客户现场反馈

异形传感器电机线圈本质上是“用工艺难度换取性能极限”的技术结晶。它放弃了传统线圈的制造便利性，换来的是极致的空间压缩、完美的磁场分布以及无可比拟的系统集成度，是工业精密制造向数字化、高端化转型的重要基础元器件。广东纵横技术有限公司15年专注于空心线圈、阿尔法线圈、音圈线圈等成型绕线机研发与智造，设备广泛应用于智能手机、3C电子、新能源汽车、家用电器、军工航天、核电船舶等领域，联系电话：139-2581-0131(冯先生)。
