一、设备介绍：

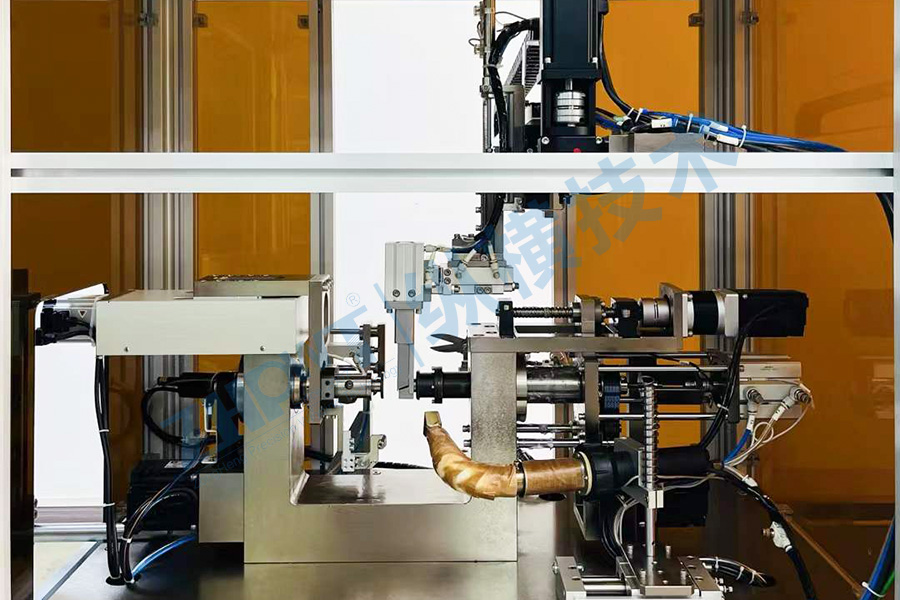

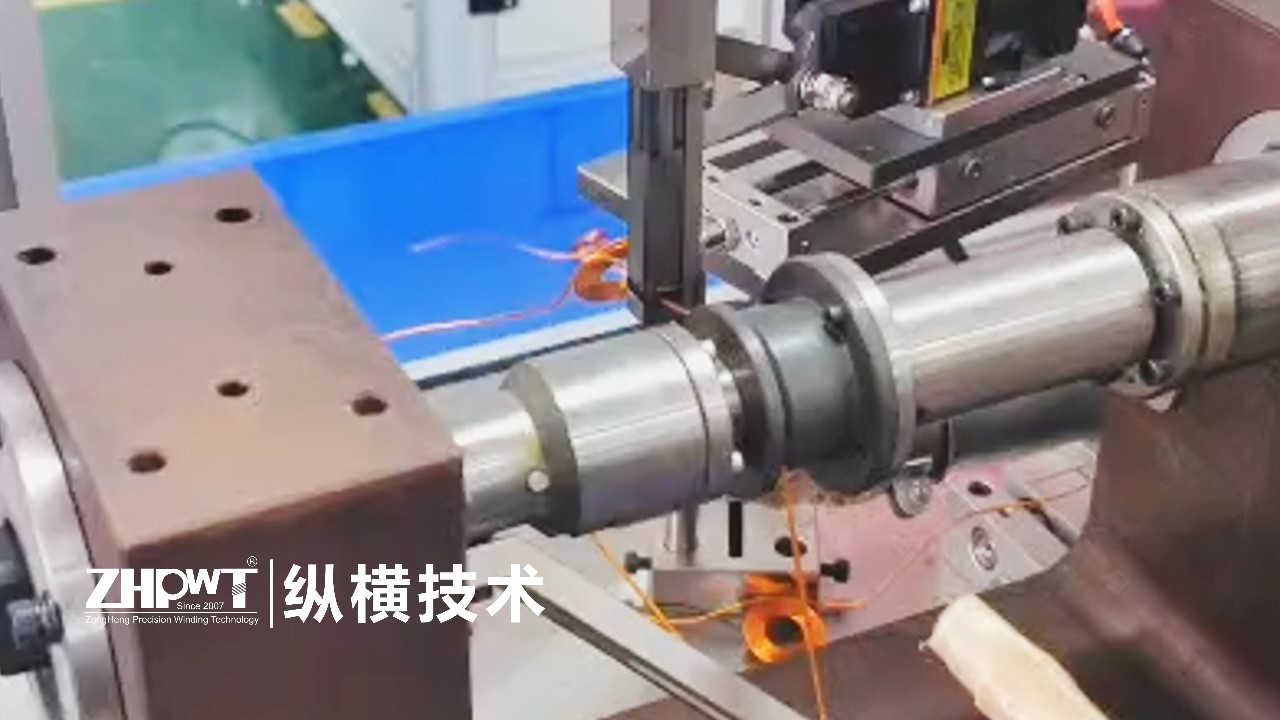

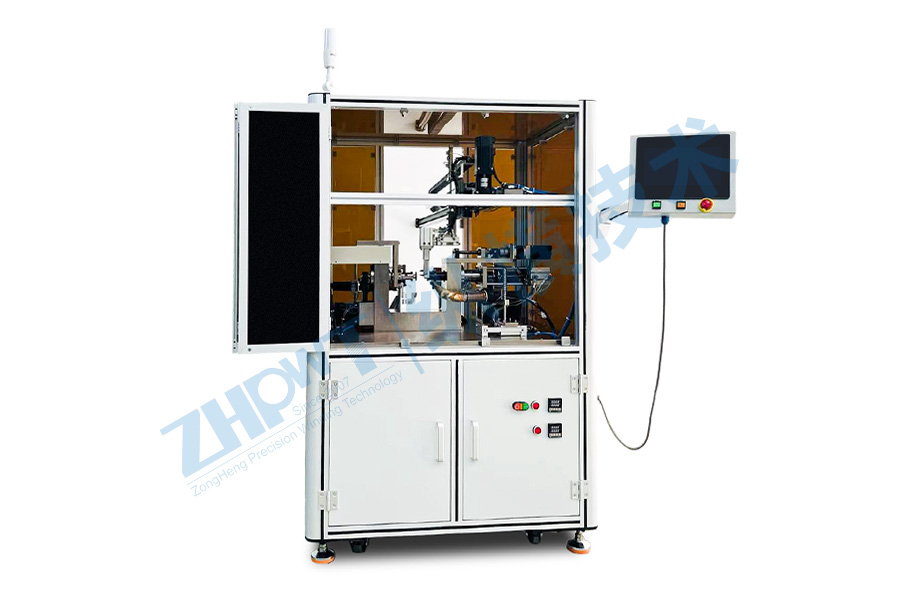

本机是针对无线充电发射端线圈设计的一款新型绕线机 ，可以绕制丝包线、多股线、单股线等相关材料的外绕线圈。也可以更换机构绕扁线阿尔法线圈。
二、设备特点：
控制系统采用触摸屏输入 ，参数设置简单易懂。机械结构设计合理 ，所用材料都经过特殊化工艺处理。机械运动部分采用进口伺服马达和高精度滚珠丝杆 ，旋转部分采用进口轴承 ，保证了产品的高效率和高精度;设备可全天24H高效、稳定生产。设备具有高兼容性 ，能配合自动化生产线作业。
三、设备适用产品：
阿尔法线圈、外绕线圈。
四、技术参数：
名称 | 参数 | 名称 | 参数 |
型号 | YZC-ARF100EN | 储线轴 (W) | 分解能力：0.001mm |
主轴 ( S1) | 停止精度： ±0.1°; 分解能力：0.1° | 输入方式 | 人机界面 ( 7寸控制面板) |
主轴转数 | Max： 1000rmp | 适用线径 | 单股线ø0.1mm~ 0.5mm 多股线Max.ø0.08x310股(常规款，线径要求可定制） |
主轴方向 | 顺时针/逆时针 | 控制轴数 | 6轴 |
主轴 ( S2) | 400W马达 停止精度： ±0.1°;分解能力：0.1° | 适用线圈 | 外径：Max.ø80mm |
主轴转数 | Max： 1000rmp | 绕制形状 | 圆形/异形 |
主轴方向 | 顺时针/逆时针 | 电源 | AC220V±10％ 单相50/60Hz |
拉线轴 (X) | 400W马达 分解能力：0.001mm | 消耗电力 | 约3.2KW |
绕线幅宽轴 (L) | 400W 分解能力：0.001mm | 气源 | ≥0.4MPa |
上下轴 (Z) | 200W马达 分解能力：0.001mm | 规格 (长*宽*高) | 1200×820× 1800mm |
前后轴 (Y) | 200W马达 分解能力：0.001mm | 重量 | 约260KG |
五、配置品牌：
轴数量 | 6轴 |
伺服马达 | 台达、禾川、日本富士 |
气缸 | 中国.台湾亚德客 |
轴承 | 日本NSK |
皮带 | 日本三星或者同等品牌 |
| 控制系统 | 运动控制器+纵横二次开发 |
张力器 | 东莞维控 （可选配) |
导轨 | 台湾Taiwan HIWIN |
滚珠丝杆 | 台湾Taiwan HIWIN |
光电开关 | 日本松下 |
