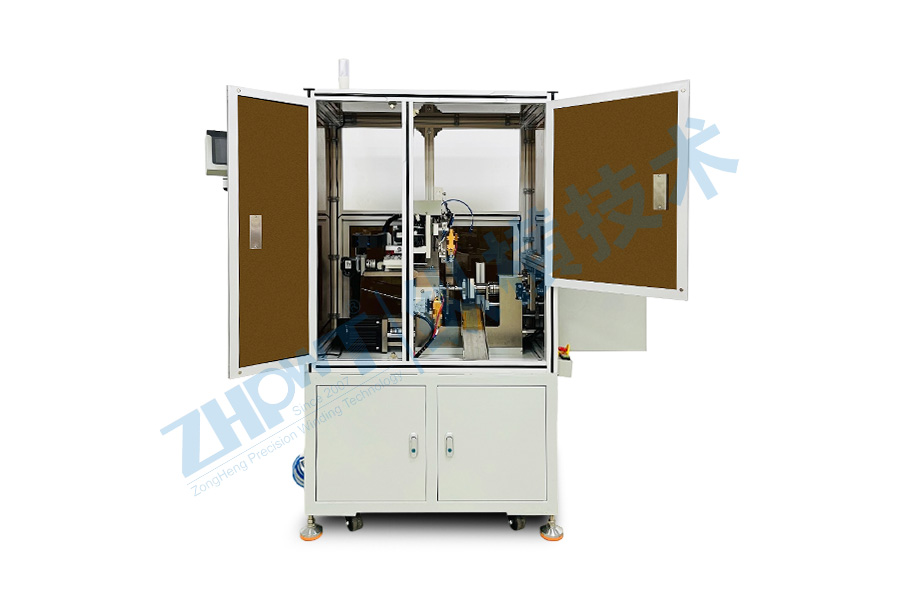

全自动精密空心线圈绕线机

1、产品概述

(1) 该机采用数控自动碰端面取值设计技术及自行研制的免调整式整体机械结构;

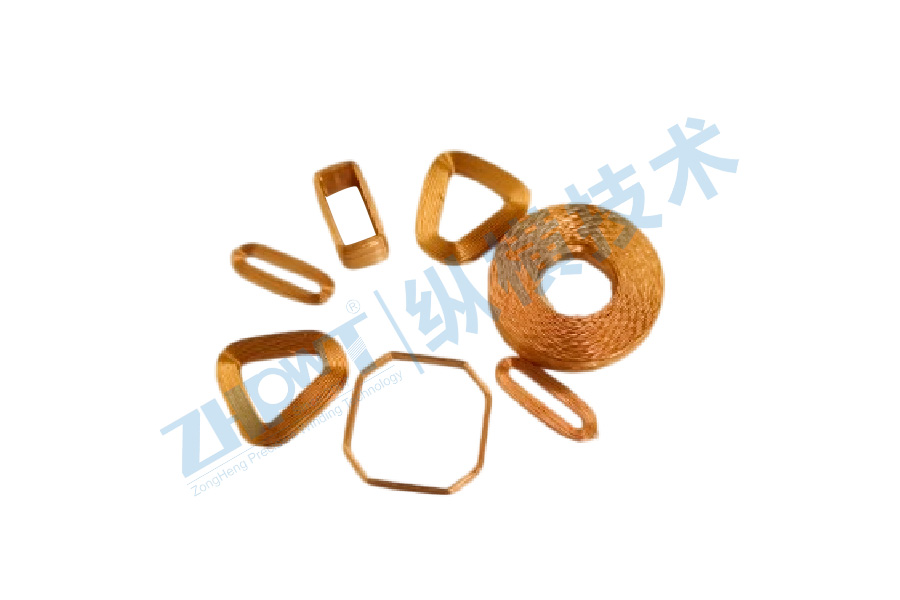

(2) 此机可连续工作,本机适用直线电机、无骨架音圈、自粘线圈、空芯线圈、手机喇叭线圈、高级扬声器线圈,激光头、线圈、SMD线圈,IC卡线圈,电脑硬盘线圈,玩具线圈,摄像头线圈,商场标签线圈,感应卡线圈,报警器线圈,振动马达线圈,读写卡线圈,传感器线圈,二连线圈,四连线圈,各种空芯异形线圈,微电机线圈等。

(3) 此机操作方便、简单,不用人员看管,高效率,高速度;

(4) 可同数绕线、异数绕线两种设定,从而更精确的整列绕线;

(5) 此机器可全自动作业,可手动作业。


2、技术参数


1

主轴数

单轴

2

粘接方式

热风或酒精

3

适用线径范围

0.8以下mm(单股,线径可按要求定制)

4

主轴驱动方式

伺服电机

5

主轴最高转速

最高1500r/min

6

停止精度

0.1Ts

7

绕线最大外径

80mm

8

绕线最小内径

1mm

9

结束引出线位置

可调

10

绕线幅宽

20mm

11

出现角度

可调

12

主轴马达

750w伺服

13

排线马达

100W伺服

14

电源电压

220V  50HZ

15

压缩空气压力

0.5pa以上

16

机台尺寸

1200*860*1500mm

17

机台重量

300KG


3、主要配置品牌


项次

主要零部件名称

品牌

1

交流伺服电机

日本富士电机、深圳禾川(或者同等品牌)

2

轴承

日本Japanese NSK

3

导轨

台湾Taiwan HIWIN

4

研磨滚珠丝杆

台湾Taiwan HIWIN

5

气动电磁阀

台湾AirTAC

6

气缸

台湾AirTAC

7

光电开关

日本松下

8

磁性开关

台湾AirTAC
