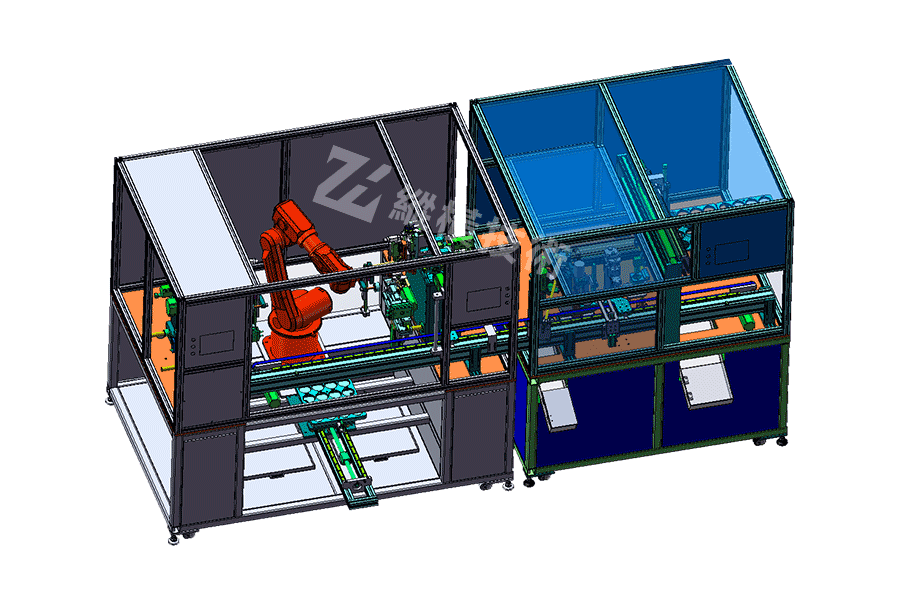

汽车螺线管线圈自动整列卷绕焊接检测流水线

产品特点:

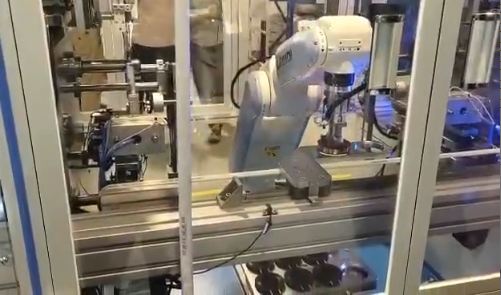

自动化绕线、焊接、检测流水线作业方式,使用搬运臂自动夹取骨架放入绕线机绕线,绕线完成后自动使用电阻焊把漆包线焊接在插片上;焊接完进行CCD平整度和阻值检测。

1:双机绕线作业;

2:可实现端子缠线,端子缠绕可以垂直、水平两个方向;

3:绕线平整,绕线无交叉、堆积现象;

4:CCD自动平整度检测(按**样品进行检测判断),合格件流到下工序进行人工复检(人工复检工位为前期生产或特殊质量管控时增加),不合格件自动放入不良品盒。

5:绕线品种能快速更换,不同产品的快速夹具可互换:

6:线头处理方式:a:拉断或气动剪刀剪断;b:废线掉入废线槽中;

7:7寸液晶触摸屏编程,提供人机交互视教系统,实现所见即所得的编程效果;

8:CCD自动平整度检测(按**样品进行检测判断),合格件流到下工序进行人工复检(人工复检工位为前期生产或特殊质量管控时增加),不合格件自动放入不良品盒。

9:不良品盒使用锁锁住,避免操作人员从不良品盒拿取不良品继续使用。

10:电阻焊控制程序有电极头焊接次数计数(由**工艺设定),并设定焊接一定次数后打磨(或更换)电极预警。

11:电阻焊在焊接过程中,不出现炸焊、漏焊等现象。

12:自动进行电阻值检测,检测合格件下料存储,不合格件放入不良品箱。

13:主轴和X,Y,Z三维均采用交流伺服电机,各轴运行速度和定位速度快捷准确;

14:操控区域装有启动、急停按钮,方便操作,人性化;
